多介質過濾器內部結構圖

文間來源：本站文章作者：admin 瀏覽量：6317 發布時間：2022-03-22 08:36:52

信息摘要：

多介質過濾器結構簡單，操作簡便，通常用于工業水處理預處理環節，尤其是在大型的工業循環水處理系統中，第一步通常是多介質過濾器。接下來主要介紹一下多介質過濾器內部結構圖。多

多介質過濾器結構簡單，操作簡便，通常用于工業水處理預處理環節，尤其是在大型的工業循環水處理系統中，第一步通常是多介質過濾器。接下來主要介紹一下多介質過濾器內部結構圖。

多介質過濾器內部結構
多介質過濾器的結構是由過濾器罐體和濾料組成。
過濾器罐體材質分為碳鋼材質，不銹鋼材質以及碳鋼襯膠材質等不同類型。
多介質過濾器根據產水要求工藝設計有簡單，也可復雜，不同的設計工藝具有不同的設計環節。

對于大型工業水處理，尤其是超純水處理的系統，位于第一道過濾環節的多介質過濾器，通常都設置的比較復雜。主要結構包括上部排氣閥，布水器，產水進水口，反洗進水口，產水進水口，反洗排水口，進氣閥，爬梯等，多介質過濾器可以根據反洗需求設計為雙流式和單流式，雙流式多介質過濾器，進水分為兩路，一路由上部進入，一路由底部進入，再匯合從出水口流出；單流式多介質過濾器從上部產水，底部流出。

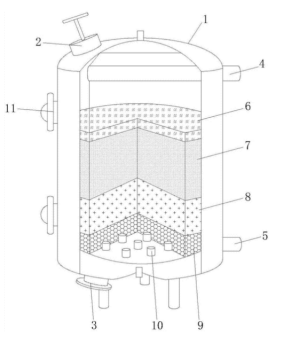

多介質過濾器內部結構圖
多介質過濾器平面圖
